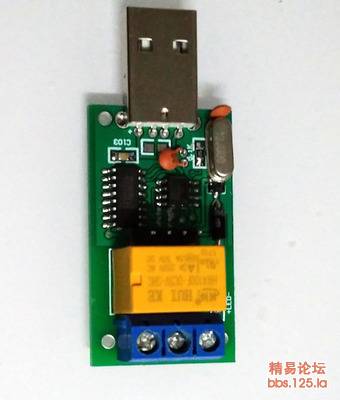

USB继电器控制易源码   [复制链接]

    2018-12-06 10:23:49
    高级教程源码
    易语言资源网
    6490 次浏览
    来源链接


计算机到继电器板的串口数据帧说明:

一帧数据共5字节

通信标准:9600波特率

数据位:8位

停止位:1位

效验位:None

第一字节:数据头0x55(作为标识)

第二字节:为功能用途字节,三个功能(00为即时功能 01为延时动作功能 02为点动功能)。

第三、四字节:为延时时间,单位时间为秒,功能为01 02时有效 00时无效。

第五字节:为动作字节,00为cha询当前状态,01为关闭继电器,02为打开继电器

计算机发送指令表(部分):

55 00 00 00 02打开继电器,第三、四位无作用可为任意值

55 00 00 00 01关闭继电器,第三、四位无作用可为任意值

55 00 00 00 00 cha询状态,第三、四位无作用可为任意值:

返回22 00 00 00 XX(若xx为01继电器为关闭状态,为02继电器为打开关态)

55 01 00 05 02 延迟5秒打开继电器

55 01 01 2C 01 延迟300秒关闭继电器01 2C十六进制转十进制为300

55 02 00 0A 00打开后延迟10秒自动关闭 0A十六进制转十进制为10,最

后一字节无作用可为任意值



点我下载 (已有 541 次下载)

引用模块





引用支持库


源码文件名 支持库文件名 支持库标识
一路串口继电器(易语言源码).e 系统核心支持库 5.3 d09f2340818511d396f6aaf844c7e325
应用接口支持库 3.1 F7FC1AE45C5C4758AF03EF19F18A395D
